Термограф контактний цифровий ТКЦ-1

Шанувані клієнти та партнери! У зв'язку зі складною економічною ситуацією в Україні переконливе прохання — уточнювати наявність товару та ціни за дзвінкою менеджеру (можете також замовити дзвінок — ми з Вами зв'яжемося).

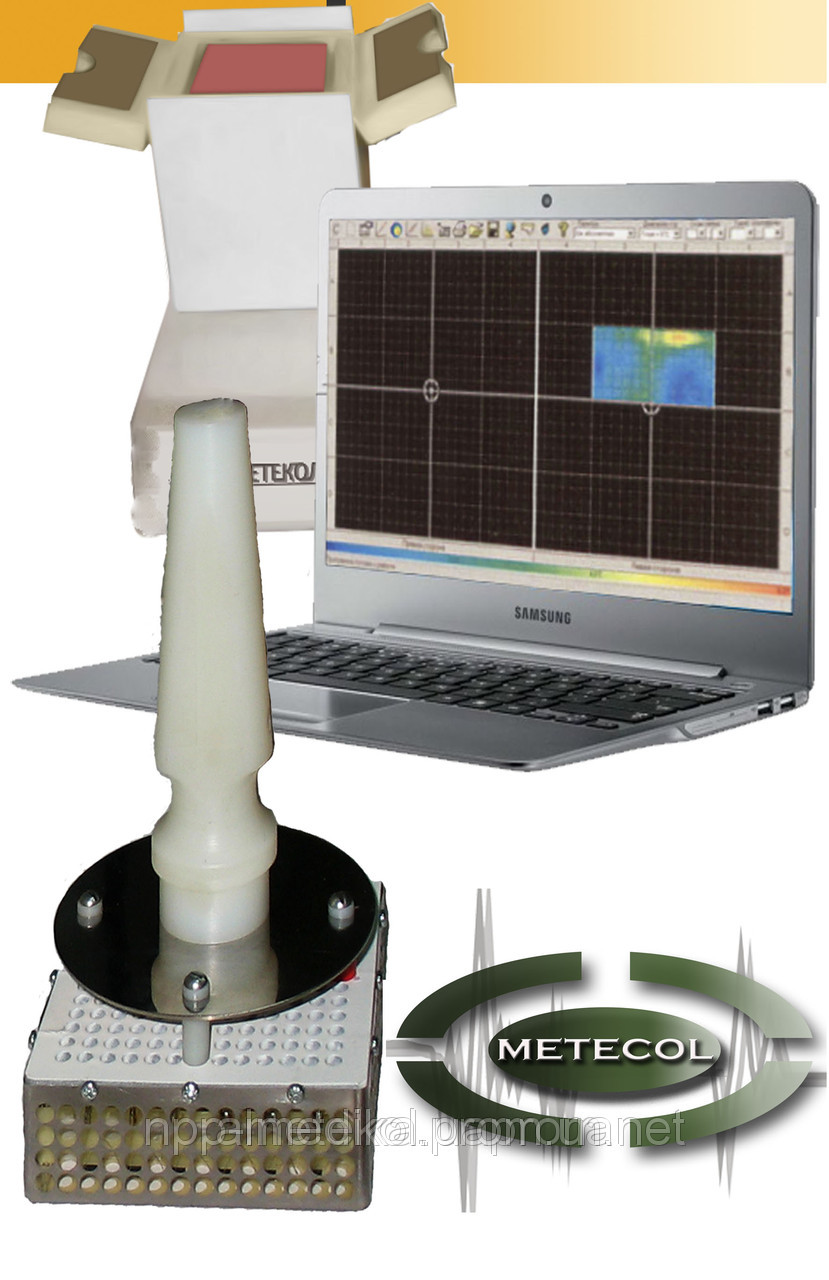

Термограф контактний цифровий — ТКЦ-1.

Є книга за методичною рекомендаціям використання ТКЦ-1 і термографії зокрема розроблена для застосування в організаціях первинної медичної допомоги!

Технічні характеристики термографа:
• Діапазон реєстрованих температур — від 20 до 38 °C;
• Температурна роздільна здатність — 0.06 °C;
• Просторова роздільна здатність — 1 см;
• Комп'ютерне забезпечення — портативний комп'ютер типу Notebook;
• Програмне забезпечення — оригінальне на платформі Windows 7.

Призначення:
— скринінгове обстеження населення для ранньої діагностики пухлинних захворювань молочної залози (МЖ),
— первинного відбору хворих і груп ризику,
— контроль розвитку хвороби та ефективності лікування.

Принцип дії:

— контактне вимірювання температури великих площ поверхні тіла за допомогою матриці інтелектуальних датчиків;
― формування та комп'ютерна візуалізація карт розподілу температури (термограм) на об дослідженій ділянці;
— статистична обробка термограм, а також розрахунок абсолютних і диференціальних діагностичних параметрів.

Новітня розробка:

в низці концептуальних, конструктивних і методичних рішень, сукупність яких призвела до появи нового пристрою, здатного реєструвати патологічні процеси в організмі людини, що супроводжуються зміною локальної температури.

Переваги термографії.

Такі поширені методи діагностики, як рентгенівська мамографія та ультразвукові дослідження фіксують лише структурні зміни в організмі людини. Тим часом відомо, що цими змінами завжди передають (часто випереджаючи на 3-10 років) фізіологічні зміни, що супроводжуються підвищенням температури в тому місці, де потім виникає пухлина. Тому термографія має принципальні переваги в ранньому встановленні наявності ризику виникнення хвороби. Крім того, термографія абсолютно безпечна для пацієнтів та обслуговчого персоналу. Вона дає змогу без жодної загрози здоров'ю проводити обстеження як завгодно часто, що робить її незамінною під час контролю динаміки розвитку хвороби або ефективності методів лікування.

Концепція — вимірювання розподілу температури поверхнею залози за допомогою матриці великої кількості рівномірно розподілених датчиків температури.
Конструктив - матриця з датчиками (36 штук) розміщена на ажурній конструкції, яка мінімізує вплив паразитних каналів теплопередавання; як датчики використані мікропроцесорні інтелектуальні первинні перетворювачі температури в двочний код; датчики під'єднані до комп'ютера за допомогою єдиної тридротової шини.
Методика ― формування мозаїчної температурної карти (термограми) залози за допомогою послідовного позиціювання матриці на обстежуваних зонах; низка спеціальних заходів щодо верифікації показань датчиків і усунення артефактів; видання результату обстеження в вигляді кольорових і чорно-білих термограм; розрахунок приблизно 30 статистичних параметрів; встановлення маркерів порогових значень параметрів; друк і збереження протоколу обстеження.

Принцип контактної термографії.

З двох видів термографії — дистанційна інфрачервона та контактна — для цілей широкомасштабного скринінга найбільш підходить саме контактна. Інфрачервона термографія широко відома в медицині. Проте вона не зайняла такого ж місця, як рентген і ультразвукові дослідження. Основні причини цього: громіздкість застосування та відносна дорожча. Ця технологія вимагає наявності великого термостатованого приміщення, кріогенної рідини для охолодження приймачів інфрачервоного випромінювання, калібрування цих приймачів за еталонним джерелом тепла тощо. В умовах практичної медицини широке застосування цього методу поки проблематичне. З іншого боку, контактна цифрова термографія забезпечує прямий спосіб вимірювання температури (без проміжного середовища, що вносить теплові перешкоди) і безпосереднє перетворення температури на код, що виключає електромагнітні перешкоди. Ця технологія без жодних змін може застосовуватися в мобільному варіанті, що, знову-таки, дуже важливо для організації скринінгу.
