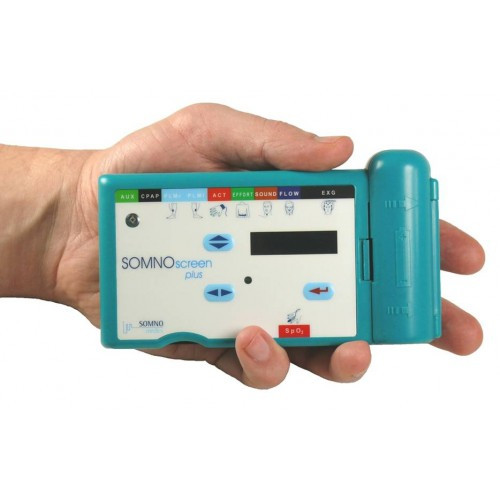

Полісомнограф SOMNOscreen™ plus PSG

SOMNOscreen™ Plus является самой компактной системой ПСГ (полисомнография) с возможностью регистрации до 33 каналов данных и характеризуется максимальной гибкостью в диагностике.

SOMNOscreen™ Plus совместима с европейскими R&K и американскими AASM стандартами и конфигурациями проведения полисомнографии. Также пользователь может сконфигурировать систему для конкретных исследований и настроить желаемый перечень каналов, фильтров и форму отчета по своему желанию. Система имеет базовую комплектацию, позволяющую проводить скрининговые исследования, в любое время ее можно легко обновить и доукомплектовать, что позволяет использовать ее для амбулаторных и стационарных ПСГ исследований, а также для комплексной неврологической ЭЭГ диагностики (от 10 до 20 ЭЭГ каналов дополнительно).

Благодаря встроенному передатчику данных (Bluetooth), SOMNOscreen ™ plus не ограничивает пациента всяческими проводами связи с ПК - так что ваш пациент может свободно перемещаться. По желанию, вы так же можете использовать полностью синхронизированный вариант с беспроводной цифровой видеокамерой для качественной стационарной диагностики, что также ни каким образом не ухудшает мобильность пациента в пределах комнаты или отделения. Встроенный передатчик данных позволяет легко и безопасно контролировать физиологические сигналы, получаемые от пациента.

Полученные данные регистрируются на надежной высокоскоростной компактной флэш-карте (емкостью до 2 Гб), на которой может храниться до 100 часов записи ПСГ.

Технические данные - SOMNOscreen ™ Plus PSG

Количество каналов: от 8 до 33 каналов (В зависимости от конфигурации).

Headbox на 15 каналов для ПСГ:

Даный Headbox позволяет пользователю дополнить систему следующими каналами:

10 референтных ЭЭГ / ЭОГ каналов

ЭЭГ используется для четкого определения стадий и фаз сна, активности головного мозга и длительной регистрации ЭЭГ;

ЭОГ используется для регистрации периодического движения глаз пациента во время сна и является важным параметром при определении REM-фаз сна и микропробуждений пациента.

+ 1 REF канал (он является нейральным для всех остальных);

+ 2 референтных ЭМГ канала, для определения движения мышц подбородка;

+ 1 ЭКГ канал, необходим для длительной регистрации ЭКГ ритма, фиксирования нарушений ритма;

+ 1 Канал постоянного измерения импеданса пациента (сопротивления).

Неврологический Headbox на 32 канала (по отдельному заказу):

25 референтных ЭЭГ / ЭОГ каналов + 6 референтных ЭМГ каналов + 1 ЭКГ.

10 Внешних каналов:

Регистрация Брюшных усилий, Храп (микрофон), Поток дыхания (термистор), Датчик активности пациента, AUX, Поток дыхания (с помощью назальной канюли), Движение нижних конечностей (PLM-L и PLM R), Храп (назальная канюля), регистрация CPAP / BiPAP давления.

8 Внутренних каналов:

Сатурация SpO2, Частота пульса, Пульсовая волна, Положение тела, Движение, Датчик освещенности, Кнопка событий пациента, Канал регистрации грудных усилий.

Датчики:

Внешние датчики:

• Термистор, для регистрации носового и ротового Потока дыхания.

• Датчик регистрация Брюшных дыхательных усилий.

• Датчик активности (по 3 осям) для актиграфии или PLM

• Активный датчик, для ЭМГ / ЭКГ

•  Микрофон, для обнаружения храпа

• EDA-сенсор (Электрическая активность кожи).

• Датчик температуры (ректальной)

• Датчик давления: Носовой /Ротовой поток дыхания (через канюлю)

° Храп (канюля).

° Давление СРАР (от 0 до 24 см H2O).

° Поток при СРАР.

° Храп при СРАР.

Обработка данных

• Активная фильтрация.

• 16 битный АЦП.

• Регулируемая частота дискретизации от 4 до 512 Гц (опционально 2048 Гц).

•  Небольшой размер файла записи, благодаря сжатию данных.

Хранение данных

• Высокоскоростная карта памяти Compact Flash Card (емкостью до 2 Гб)

Источник питания

• Литий-ионный аккумулятор,  до 36-ти часов записи

Размеры и вес

• 140 х 70 х 28 мм,

• 220 г (включая Аккумулятор)

Интерактивная клавиатура и дисплей

• Возможность проверки качества сигналов на дисплее (ЖК дисплей).

• Программируемое время начала и окончания записи.

• Меню настроек, с помощью клавиатуры и дисплея.

Программное обеспечение - DOMINO

• Эффективный и информативный анализ и интерпретация результатов записи.

Опции

• 3- канала ЭКГ.

• Портативный катетер с баллоном, для измерения пищеводного давления.

• Миниатюрный пневмотахограф для регистрации РАР - потока или определения потока дыхания.

• Пневматический датчик регистрации дыхательных усилий.

• Устройство длительного рН-мониторинга.

• Датчик для регистрации и диагностирования эрективной дисфункции.

• Педиатрический комплект аксессуаров.

• Капнограф прямого или бокового потока.

• Непрерывное измерение не инвазивного АД, по технологии beat-to-beat (по скорости распространения пульсовой волны).

• Беспроводная передача данных через встроенный передатчик (решение для помещений); возможность быстрой и безопасной проверки сигналов у постели пациента с помощью планшетного ПК.

• Беспроводная онлайн передача данных с использованием внешнего передатчика данных (до 100 м), LAN или USB.

• Видео:

- Инфракрасная цифровая видеокамера (640 х 480 пикселей) со встроенным передатчиком данных.

- Инфракрасная цифровая HD видеокамера (2048 х 1536 пикселей) со встроенным передатчиком данных.

- Инфракрасная цифровая видеокамера (768 х 576 пикселей) c функцией панорамы, 18-ти кратным зумом и возможностью отдаленного контроля с любого сетевого ПК.

° Синхронная запись видео в НD качестве, 25 кадров / сек, с последующим  сжатием данных.

° Запись Аудио (20 - 12,000 Гц).

° Черно-белая ИК запись в ночное или цветная запись в дневное время.

° Абсолютная синхронизация с записанными диагностическими данными.

° Воспроизведение видео на разных скоростях (0,1 - 100).

° Функция цифрового масштабирования, для детального анализа.

° Легко редактировать, вырезать и архивировать.

° Сохранение коротких видеороликов на CD или DVD.

Возможности программного обеспечения DOMINO

Как владелец системы SOMNOscreen ™, вы оцените простоту использования, скорость и гибкость программного обеспечения DOMINO. Оно проводит автоматический анализ и составление отчетов. Пользователь имеет возможность настроить содержание отчета по своему желанию.

Рисунок 1: Панель управления DOMINO

Панель управления DOMINO (рис. 1) является ключом к программному обеспечению. Отсюда Вы имеете доступ ко всем разделам программного обеспечения в один «клик мышки» (слева направо: Инициализации измерения, Передача данных, Запись данных в реальном времени и Стадии Анализа, Редактор - монтажа, Глобальные настройки, База данных пациентов и планировщик).

Сразу же после Передачи данных записи, в течение 2-3 минут они автоматически анализируются. Естественно есть возможность ручного редактирования и классификации результатов исследования. Обнаруженные события на общей записи отмечены цветными индикаторами. Двойной щелчок в желаемой области верхнего окна трендов (рис. 2) переносит Вас в конкретный отрезок записи в окне Необработанных (Исходных) данных.

Также при первом открытии измерения, программа автоматически классифицирует и отображает Интересные события, такие как Мин. SpO2, Макс. SpO2, Макс. увеличение PTT, Макс. падение PTT, Макс ЧСС, Макс. ускорение ЧСС, самое продолжительное Апноэ и многое другое.

Рисунок 2: Отображение исходных данных и данных анализа

(1) Индекс в час, (2) Линейка времени, (3) Кривые анализа, (4) Кривые необработанных данных, (5) Время Базового анализа, (6) Время исходных данных, (7) Стадии сна, (8) Показать / Сравнить профиль сна, (9) События, (10) Экран Видео.

Система обеспечивает удобный, быстрый и легкий способ редактирования записей. Все события имеют цветовую маркировку и отображаются в исходных данных.

Данные анализа

Автоматический анализ всех стандартных сигналов, включает

Статистика Апноэ / Гипапноэ в зависимости от типа и в соотношении к десатурациям, Бради / тахикардии и Микро пробуждениям

• Храп;

• Обнаружение PLM (периодическое движение ног);

• Микро пробуждения в соответствии с критериями ASDA;

• Бради / тахикардии и анализ аритмий;

• O2 десатурации;

• Положение тела;

• PTT Время прохождения пульсовой волны;

• Расчет значений средней частот (AFM);

• Определение Альфа + Бета и Дельта частот из ЭЭГ;

• Анализ Стадии и Профиля Сна;

• Отображение Стадий и эффективности сна;

• Обнаружение REM – фаз и REM - Плотности сна.

Новейшие опции для ПО DOMINO, разработанные SOMNOmedics:

- Фрагментация сна на основе Микро пробуждений и анализа пробуждений по PTT.

- Ограничение потока дыхания - Анализ уровня обструкции.

- Систолическое и диастолическое давление крови: Индикация кривых систолического/диастолического артериального давления, автоматическое распознавания и корреляция флуктуационных изменений давления.

- Вариабельность сердечного ритма.

- FFT – Модуль, для последовательного анализа исходных данных.

Возможности программного обеспечения DOMINO:

• Пере - анализ: Данные могут быть повторно проанализированы в любой момент.

• Архивация: Данные могут быть сохранены на компакт-диск или другое мобильное устройство.

• Генератор: Можно создавать различные варианты отчетов для различных типов исследований.

• Форма письма: Для упрощения отчетности и документирования.

• Управление данными пациента (опция):

Для эффективной организации всех данных пациента доступна мощная база данных.

° Сохранение Профиля сна, Графического резюме результатов и полного перечня цифровых результатов.

° База данных позволяет производить сравнения Трендов различных тестов сделанных одному пациенту. Результаты хранятся в базе данных, даже после того, как запись находится в архиве и удалена с компьютера.

° Локальна база данных совместима с сетевой и списком пациентов. Поисковая система обеспечивает помощь в поиске данных пациента.

° Календарь с планировщиком.

• Открытая архитектура: Все результаты и отчеты могут быть экспортированы в MS Excel и SPSS. Исходные данные могут быть экспортированы в форматы ASCII и EDF. EDF + файлы могут быть импортированы в программное обеспечение. Кроме того, можно интегрировать данные из базы данных в существующее личное программное обеспечение для управления практикой.

Гарантийный срок оборудования – 12 месяцев.

Сервисное обслуживание. Оборудование сертифицировано в Украине.

Поставка в течение 15-90 рабочих дней.
