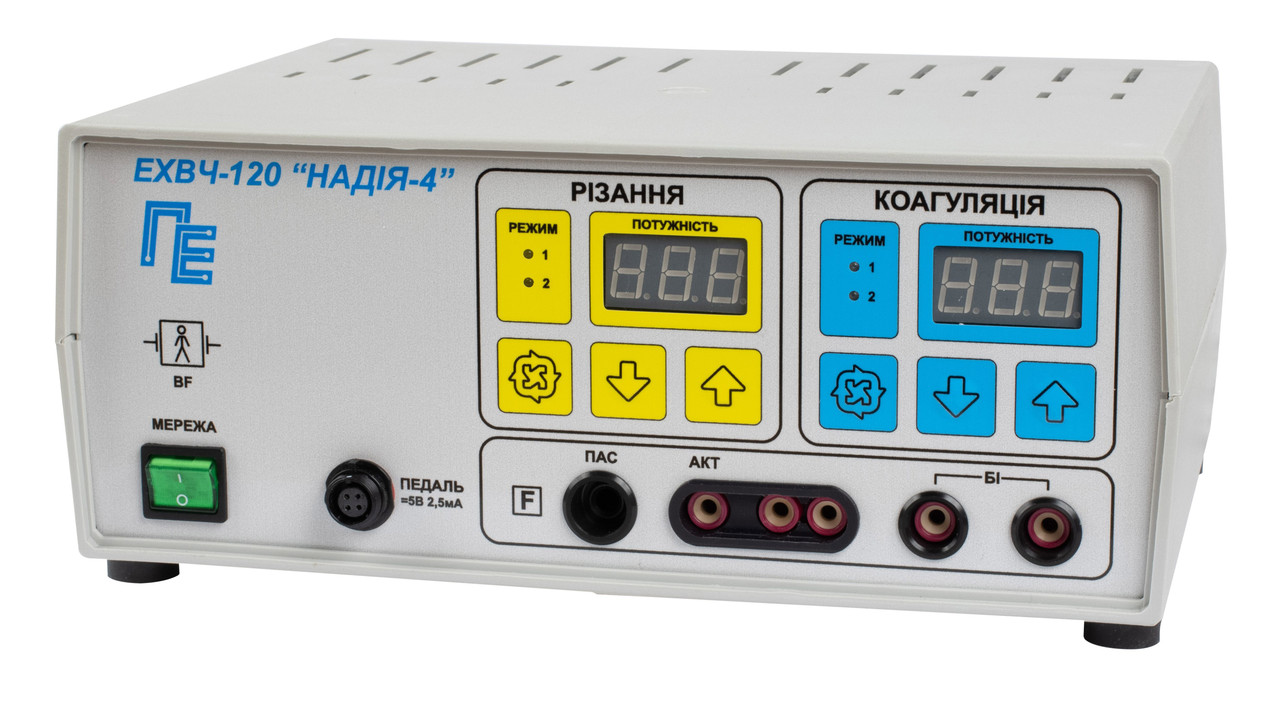

Апарат радіохвильової електрохірургічний ЕХВЧ-120 "Надія-4" (модель 120РХ), 1,76 МГц

Шановні клієнти та партнери! У зв'язку зі складною економічною ситуацією в Україні переконливе прохання — уточнювати наявність товару та ціни за дзвінкою менеджеру (можете також замовити дзвінок — ми з Вами зв'яжемось).

Застосування — різання і коагуляції м'яких тканин і судин струмом високої частоти в пластичної хірургії, косметології, мікрохірургії та гінекології.

Сфера застосування — різання і коагуляції м'яких тканин і судин струмом високої частоти в пластичної хірургії, косметології, мікрохірургії та гінекології.

Принцип роботи

ВЧ-напруга подається на монополярні електроди і підводиться до тканин оперованого.

Електрохірургічний ефект різання та коагуляції заснований на забезпечення досить високого ступеня нагрівання біологічних тканин вузьким потоком ВЧ-струму в місці дотику активного електрода.
При роботі моноактівнимі електродами розмір активного електрода значно менше пасивного електрода, що забезпечує щільність струму, що протікає через тканину (тобто величина струму, віднесена до площі електрода) значно більше у активного електрода.

Біля нього має місце найбільша ступінь нагріву тканини. При досить великої потужності, що виділяється в тканини біля активного електрода, тканинна рідина перетворюється в пар, який розриває тканину, і відбувається різання. При певній температурі відбувається згортання містяться в тканини білкових речовин, т. е. відбувається коагуляція.

Модель 120РХ відноситься до нового покоління приладів серії «Надія-2» — радіохвильовим електрохірургічний апаратів, що використовують електромагнітні коливання з частотою 3,5 МГц або 1,7 МГц.

 Підвищення частоти електромагнітного випромінювання дозволило знизити енергетичне навантаження на операційну зону, значно звузити її розміри, різко зменшити травму навколишніх тканин і посилити в них репараційні процеси, поліпшити косметичний ефект, виключити необхідність в електричному контакті тіла пацієнта з пасивним електродом.
Апарат має максимальну потужність 120 Вт і призначений для роботи з середніми за розмірами ділянками тканини і новоутвореннями. Для роботи з апаратом розроблено комплект гінекологічних інструментів з товщиною вольфрамової нитки 0,2 мм.

 Застосування цих інструментів забезпечує якісне різання. Апарат застосовується там, де потрібно якісно і красиво різати.
Наступним в модельному ряду радіохвильових апаратів є універсальний апарат 200РХ, має максимальну вихідну потужність 200 Вт, частоту 1,7 МГц і охоплює більш широкий спектр вирішуваних радіохвильової хірургії завдань.

Максимальна вихідна потужність апарату становить:

Основна частота вихідного сигналу — 1,76 Мгц.
Споживана потужність апарату не більше 200 ВА.
Маса апарату не більше 2 кг.
Габаритні розміри апарату 220х230х95 мм.

У гінекології з апаратом мод. 120РХ застосовують електроди з гінекологічного комплекту (товщина вольфрамової нитки 0,2 мм) , в отоларингології апарат може працювати з електродами з отоларингологічного комплекту (товщина нитки 0,2 мм) або з електродами назального комплекту, у загальній хірургії апарат працює з хірургічним комплектом електродів, в косметології, стоматології, хірургії, дерматології ― з косметологічним комплектом електродів.

Загальні технічні характеристики

1. Апарат нормально функціонує в кліматичних умовах, що відповідають групі УХЛ категорії 4.2. ГОСТ 15150. З електробезпеки апарат відповідає вимогам класу І типу ВР ГОСТ 12.2.025, МЕК 601-2-2. Робочі частини апарату ізольовані по високій частоті.
2. Апарат забезпечує:
– дискретне регулювання вихідної потужності у всіх режимах роботи;
– світлову індикацію подачі напруги мережі живлення, режиму роботи, рівня вихідної потужності;
– звукову частотно-темброву сигналізацію, яка відрізняється в різних режимах роботи.
3. Управління апаратом здійснюється за допомогою кнопок на передній панелі апарату і ножної педалі. Кнопки управління забезпечують включення режимів роботи, збільшення і зменшення потужності. Ножна педаль забезпечує подачу високочастотного напруги на робочі електроди натисканням на платформи педалі.
4. Апарат забезпечує роботу протягом 8 годин з максимальною вихідною потужністю на номінальне навантаження 500 Ом в повторно-короткочасному режимі ( час подання високочастотного напруги — 10с, час паузи — 30с). Час безперервної роботи — не менше 8 годин.
5. Живлення апарату має здійснюватися від мережі змінного струму напругою (220±22) В, частотою (50±0,5) Гц.
6. Термін служби — не менше 5 років.

Комплект постачання: повний заводський (електронний блок, педаль, пасивний електрод, ніж прямий і ніж зігнутий і біполярний пінцет 200 мм, электрододержатель монополярний і утримувач пінцета з кабелем). Такий комплект дозволяє працювати у всіх режимах.

Гарантія, реєстрація
