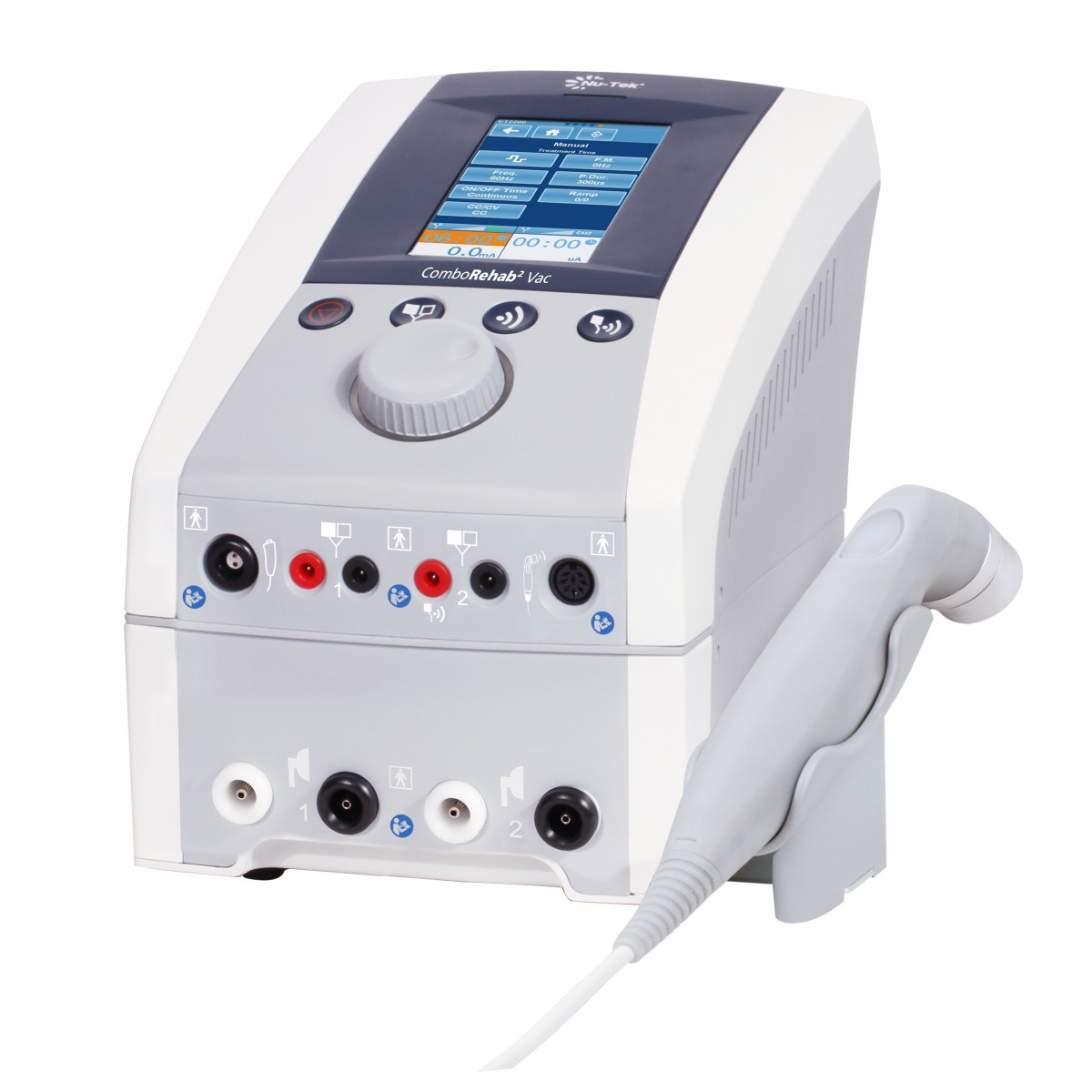

Фізіотерапевтичний комплекс ComboRehab2 CT2201

Апарат ComboRehab2 Vac CT2201 поєднує в собі три різновиди фізіотерапії:  ультразвукова терапія, двоканальна електротерапія та вакуумна терапія.

Серія Rehab — це низка приладів для фізіотерапії, серія Rehab пропонує практикувальним лікарям широкий спектр варіантів лікування.

Пристрої мають однакову панель керування, обладнану повноколірною сенсорною панеллю.

Налаштування процедури лікування ніколи не було простішим, кілька простих натискань клавіш — це все, що потрібно для швидкого початку лікування.

Інтерфейс користувача інтуїтивно групує та відбиває всі параметри настроювання на великому сенсорному екрані, що забезпечує легкість вибору та регулювання параметрів лікування.



Типи електротерапії:

- Гальванічний струм;

- Діадинамічні струми — тип: MF, DF, CP, LP, CD.d;

- Стругачки Траберта;

- М'язова стимуляція;

- Інтерференційний струм (2-полюсна та 4-полюсна інтерференція);

- TENS — шкіркова електростимуляція нервових закінчень;

- Російська стимуляція (змінний струм середньої частоти);

- Мікрострумів;

- Ультрастимулювальний струм по Треберту;

- Стимуляція нейро-м'язової системи (СМП);

- Висока напруга;

- Прямокутний струм;

- Трикутний струм;



Особливості ультразвукової терапії:

- Частота — 1 МГц і 3 МГц;

- 5 см2 ультразвуковий випромінювач із якісним напиленням;

- Звуковий контроль контакту з тілом пацієнта;

- Імпульсний і безперервний режим;

- Водонепроникність випромінювача.



Загальні характеристики:

Параметри ультразвуку.

Частота — 1 МГц, ± 10%; 3 MГц, ± 10%.

Робочий цикл (коефіцієнт заповнення) — 10%-100%, безперервно, крок 10%.

Тривалість імпульсу — 1-56 мс ± 10% (встановлюється робочим циклом).

Частота імпульсів — 16, 48, 100 Гц.

Робочі цикли >80% для 5 см² — 0.5 Вт — 10.0 Вт.

Робочі цикли <70% для 5 см² — 0.5 Вт — 15.6 Вт.

Робочі цикли >80% для 1 см² — 0.1 Вт — 2.0 Вт.

Робочі цикли <70% для 1 см² — 0.1 Вт — 3.0 Вт.

Випромінювання — ± 20% (для кожного рівня до 10% від максимуму).

Пікові значення вихідної потужності.

-      Робочі цикли >80% – 2.0 Вт/см².

-      Робочі цикли ≤ 70% — 3.0 Вт/см².

Таймер лікування — 0-30 хвилин ± 0.1 хвилина.

Випромінювач — 5 см².

ЕПІ (Ефективна площа випромінювання) — 5 см².

Тип променя:

-      1 МГц — колімований;

-      3 MГц — колімований.

КНЛ (Коефіцієнт неоднорідності променя) — 5:1 максимум.



Випромінювач — 1 см².

ЕПІ (Ефективна площа випромінювання) — 1 см².

Тип променя:

-      1 МГц — колімований;

-      3 MГц — колімований.

КНЛ (Коефіцієнт неоднорідності променя) — 5:1 максимум.



Параметри вихідних сигналів стимулятора.

 IF-4P — інтерференційний струм (чотириметрова інтерференція).

Інтерференційний струм — це сигнали середньої частоти. Струм розподілений через два канали (чотири електроди). Потоки перетинають один одного в тілі в зоні, де потрібне лікування. Ці два струми перешкоджають одна одній у цій точці перетину, що модулює інтенсивність (інтенсивність струму зростає і зменшується з регулярною частотою).



Вектор струму — автоматичний (20%-100%, крок 20%); ручний (0°-90°, крок 15°)

Режим випромінювання — електроди.

Несна частота — 10 кГц, крок 0.5 кГц.

Частота модульовної напруги верхня (Beat H.) – (Beat L.) - 200 Гц, крок 1 Гц.

Частота модульової напруги нижня (Beat L.) – 1 - (Beat H.) Гц, крок 1 Гц.

Вихідна інтенсивність — CC/ПC (0-100 мA, крок 0.5 мA); CV/ПН (0-100 В, крок 0.5 В).

Тривалість сеансу терапії 1-60 хвилин.



IF-2P — премодульований струм (двополюсна інтерференція).

Попередньо модулірований струм — це сигнали середньої частоти. Струм виходить з одного каналу (дві електроди). Інтенсивність струму модулів: вона збільшується і зменшується з регулярною частотою (частота модульної амплітуди).

Несна частота — 10 кГц, крок 0.5 кГц.

Частота модульовної напруги верхня (Beat H.) – (Beat L.) - 200 Гц, крок 1 Гц.

Частота модульової напруги нижня (Beat L.) – 1 - (Beat H.) Гц, крок 1 Гц.

Вихідна інтенсивність — CC/ПC (0-100 мA, крок 0.5 мA); CV/ПН (0-100 В, крок 0.5 В).

Тривалість сеансу терапії 1-60 хвилин.

Тривалість циклу — безперервний, 10/10, 10/20, 10/30, 10/50, на вибір від 0 до 60.

Час лінійного наростання — 0/0, 1/1, 2/2, 5/5, 8/8, на вибір від 0 до 9.



Двофазний TENS (ЧШЕС).

Асиметричний двофазний і симетричний двофазний сигнал часто використовуються в ЧШОС (чрекогенна електрична стимуляція). ЧШОС має коротку тривалість імпульсу. Вона здатна до сильної стимуляції нервових волокон шкіри, а також м'язової тканини. Через короткий імпульс пацієнт зазвичай переносить струм добре, навіть за порівняно високої інтенсивності. Черевувана прямокутна осцилограма є перерваним двофазним струмом із прямокутною формою імпульсу. Ця форма сигналу зазвичай використовується як програма керування болем.



Асиметричний TENS (ЧШЕС).

Частота — 1-250 Гц, крок 1 Гц.

Ч.М. - 0-250 Гц, крок 1 Гц, цикл 16 с.

Тривалість імпульсу — 20 мкс — 1000 мкс, крок 5 мкс.

Вихідна інтенсивність — CC/ПC (0-100 мA, крок 0.5 мA); CV/ПН (0-100 В, крок 0.5 В).

Тривалість сеансу терапії 1-60 хвилин.

Тривалість циклу — безперервний, 10/10, 10/20, 10/30, 10/50, на вибір від 0 до 60.

Час лінійного наростання — 0/0, 1/1, 2/2, 5/5, 8/8, на вибір від 0 до 9.



Асиметричний спалах TENS (ЧШЕС).

Частота — 1-250 Гц, крок 1 Гц.

Тривалість імпульсу — 20 мкс — 1000 мкс, крок 5 мкс.

Вихідна інтенсивність — CC/ПC (0-100 мA, крок 0.5 мA); CV/ПН (0-100 В, крок 0.5 В).

Тривалість сеансу терапії 1-60 хвилин.

Тривалість циклу — безперервний, 10/10, 10/20, 10/30, 10/50, на вибір від 0 до 60.

Час лінійного наростання — 0/0, 1/1, 2/2, 5/5, 8/8, на вибір від 0 до 9.



Симетричний TENS (ЧШЕС).

Частота — 1-250 Гц, крок 1 Гц.

Ч.М. - 0-250 Гц, крок 1 Гц, цикл 16 с.

Тривалість імпульсу — 20 мкс — 1000 мкс, крок 5 мкс.

Вихідна інтенсивність — CC/ПC (0-100 мA, крок 0.5 мA); CV/ПН (0-100 В, крок 0.5 В).

Тривалість сеансу терапії 1-60 хвилин.

Тривалість циклу — безперервний, 10/10, 10/20, 10/30, 10/50, на вибір від 0 до 60.

Час лінійного наростання — 0/0, 1/1, 2/2, 5/5, 8/8, на вибір від 0 до 9.



Симетричний спалах TENS (ЧШЕС).

Частота — 1-250 Гц, крок 1 Гц.

Тривалість імпульсу — 20 мкс — 1000 мкс, крок 5 мкс.

Вихідна інтенсивність — CC/ПC (0-100 мA, крок 0.5 мA); CV/ПН (0-100 В, крок 0.5 В).

Тривалість сеансу терапії 1-60 хвилин.

Тривалість циклу — безперервний, 10/10, 10/20, 10/30, 10/50, на вибір від 0 до 60.

Час лінійного наростання — 0/0, 1/1, 2/2, 5/5, 8/8, на вибір від 0 до 9.



Альтернативний TENS (ЧШЕС).

Частота — 1-250 Гц, крок 1 Гц.

Ч.М. - 0-250 Гц, крок 1 Гц, цикл 16 с.

Тривалість імпульсу — 20 мкс — 1000 мкс, крок 5 мкс.

Вихідна інтенсивність — CC/ПC (0-100 мA, крок 0.5 мA); CV/ПН (0-100 В, крок 0.5 В).

Тривалість сеансу терапії 1-60 хвилин.

Тривалість циклу — безперервний, 10/10, 10/20, 10/30, 10/50, на вибір від 0 до 60.

Час лінійного наростання — 0/0, 1/1, 2/2, 5/5, 8/8, на вибір від 0 до 9.



Альтернативний спалах TENS (ЧШЕС).

Частота — 1-250 Гц, крок 1 Гц.

Ч.М. - 0-250 Гц, крок 1 Гц, цикл 16 с.

Тривалість імпульсу — 20 мкс — 1000 мкс, крок 5 мкс.

Вихідна інтенсивність — CC/ПC (0-200 мA, крок 0.5 мA); CV/ПН (0-200 В, крок 0.5 В).

Тривалість сеансу терапії 1-60 хвилин.

Тривалість циклу — безперервний, 10/10, 10/20, 10/30, 10/50, на вибір від 0 до 60.

Час лінійного наростання — 0/0, 1/1, 2/2, 5/5, 8/8, на вибір від 0 до 9.



Російський струм — прямокутна форма сигналу у формі сплесків або серій імпульсів. Цей метод затвердив його автор (Коц), щоб отримати максимальний ефект зміцнення м'язів без істотного дискомфорту для пацієнта.

Несна частота — 2-10 кГ.

Частота биття — 20-100 Гц, крок 5 Гц.

Робочий цикл — 10%-50%, крок 10%.

Вихідна інтенсивність — CC/ПC (0-200 мA, крок 0.5 мA); CV/ПН (0-200 В, крок 0.5 В).

Тривалість сеансу терапії 1-60 хвилин.

Тривалість циклу — безперервний, 10/10, 10/20, 10/30, 10/50, на вибір від 0 до 60.

Час лінійного наростання — 0/0, 1/1, 2/2, 5/5, 8/8, на вибір від 0 до 9.



Мікроток — це монофазний сигнал із дуже низькою інтенсивністю. У літературі розповідається про позитивний вплив цього сигналу під час лікування ран. Фізіологічний робочий механізм цього ефекту ще не чітко зрозумілий. Вважається, що він стимулює загоєння тканин, стимулюючи "тік травми", струм, який виникає природно.



Частота — 0.1-1000 Гц, крок 0.1 Гц.

Полярність — позитивна, негативна.

Вихідна інтенсивність — CC/ПC (0-1000 мA, крок 0.5 мA).

Тривалість сеансу терапії 1-60 хвилин.

Тривалість циклу — безперервний, 10/10, 10/20, 10/30, 10/50, на вибір від 0 до 60.

Час лінійного наростання — 0/0, 1/1, 2/2, 5/5, 8/8, на вибір від 0 до 9.


Фарадичний Траберт.

Це монофазний сигнал із тривалістю фази 2 мс і паузою 5 мс і частотою приблизно 143 Гц.

Полярність — позитивна, негативна.

Тривалість імпульсу — 2 мс.

Інтервал — 5 мс.

Вихідна інтенсивність — CC/ПC (0-80 мA, крок 0.5 мA); CV/ПН (0-80 В, крок 0.5 В).

Тривалість сеансу терапії 1-60 хвилин.



Прямокутний.

Частота — 0.2-200 Гц, крок 0.1 Гц.

Полярність — позитивна, негативна.

Тривалість імпульсу — 100 мкс-1000 мкс, крок 100 мкс.

Вихідна інтенсивність — CC/ПC (0-80 мA, крок 0.5 мA); CV/ПН (0-80 В, крок 0.5 В).

Тривалість сеансу терапії 1-60 хвилин.

Тривалість циклу — безперервний, 10/10, 10/20, 10/30, 10/50, на вибір від 0 до 60.

Час лінійного наростання — 0/0, 1/1, 2/2, 5/5, 8/8, на вибір від 0 до 9.



Трикутний.

Частота — 0.2-200 Гц, крок 0.1 Гц.

Полярність — позитивна, негативна.

Тривалість імпульсу — 100 мкс-1000 мкс, крок 100 мкс.

Вихідна інтенсивність — CC/ПC (0-80 мA, крок 0.5 мA); CV/ПН (0-80 В, крок 0.5 В).

Тривалість сеансу терапії 1-60 хвилин.

Тривалість циклу — безперервний, 10/10, 10/20, 10/30, 10/50, на вибір від 0 до 60.

Час лінійного наростання — 0/0, 1/1, 2/2, 5/5, 8/8, на вибір від 0 до 9.



Діадинамічний.

Діадинамічні сигнали — випрямлені змінні струми. Змінний струм модифікується (випрямляється), щоб струм проходив тільки в одному напрямку.

Режими — БФ, ДФ, КП, ДП, ІДКП.

Полярність — позитивна, негативна.

Тривалість імпульсу — 100 мкс-1000 мкс, крок 100 мкс.

Вихідна інтенсивність — CC/ПC (0-70 мA, крок 0.5 мA); CV/ПН (0-70 В, крок 0.5 В).

Тривалість сеансу терапії 1-60 хвилин.

Тривалість циклу — безперервний, 10/10, 10/20, 10/30, 10/50, на вибір від 0 до 60.

Час лінійного наростання — 0/0, 1/1, 2/2, 5/5, 8/8, на вибір від 0 до 9.



Висока напруга.

Осцилограма високої напруги має дуже коротку тривалість імпульсу, характеризується двома різними піками, досягаючи високих за напруги. Сигнал є монофазним (ток тече тільки в одному напрямку). Висока напруга викликає зниження опору шкіри, робить струм комфортним і легким до сприйняття.

Частота — 1-120 Гц, крок 1 Гц.

Полярність — позитивна, негативна.

Тривалість імпульсу — 100 мкс.

Вихідна інтенсивність — CV/ПН (0-500 В, крок 5 В).

Тривалість сеансу терапії 1-60 хвилин.

Тривалість циклу — безперервний, 10/10, 10/20, 10/30, 10/50, на вибір від 0 до 60.

Час лінійного наростання — 0/0, 1/1, 2/2, 5/5, 8/8, на вибір від 0 до 9.



Технічні характеристики:

Живлення — 100 В — 240 В, 50/60 Гц, 1.0-0.4 A.

Вихідний сигнал — 15 В, 4 А макс.

Габарити — 256x180x124 мм (ДxШxВ).

Температура експлуатації — від 5°C (41°F) до 40°C (104°F).

Відносна вологість — 15% — 93%.

Атмосферний тиск — 700 ГПa — 1060 ГПa.



Базова комплектація.

Основний блок СТ2200 — 1 шт.

Вимикач ланцюга пацієнта — 1 шт.

Шнур живлення — 1 шт.

Випромінювач, 5 см² — 1 шт.

Гель ультразвуковий — 1 шт.

Електрод гумовий, 60x90 мм — 2 шт.

Електрод гумовий, 70x110 мм — 2 шт.

Чохол для електрода гумового, 70x100 мм — 2 шт.

Чохол для електрода гумового, 80x120 мм — 2 шт.

Електрод самоклейний, 50x50 мм — 4 шт.

Електрод самоклейний, 50x100 мм — 4 шт.

Ремінь еластичний, 75x1200 мм — 1 шт.

Ремінь еластичний, 75x600 мм — 1 шт.

Кабель для електростимуляції — 2 шт.

Дріт електрода — 1 шт.

Тримач для випромінювача — 1 шт.

Інструкція користувача — 1 шт.

Дріт електрода для комбінованої терапії — 1 шт.



Модуль VAM200 — 1 шт.

Вакуумні електродні чаші Ø 60 мм — 4 шт.

Вакуумні губки Ø 62 мм — 4 шт.

Вакуумний шланг (червоний штепсель + сірий кабель) — 1 шт.

Вакуумний шланг (чорний штепсель + сірий кабель) — 1 шт.



Гарантія 12 місяців.
